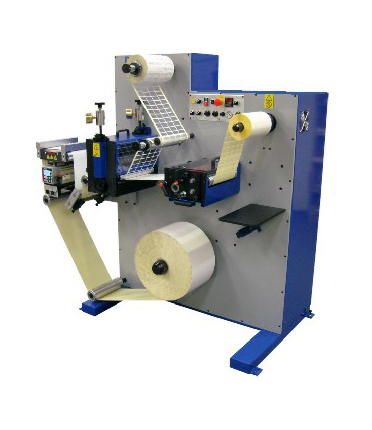

DACO D250 et D350 Découpe Rotative
Machine idéale pour faire des étiquettes blanches notamment pour le marché du transfert thermique.

La Daco D250 ou D350 a été conçue pour les marchés de moyennes et longues séries et peut compter 1 ou 2 découpes(s) rotative(s).  Sa conception permet de changer de travail en un minimum de temps.

C’est une machine compacte qui peut produire jusqu’à 175 m/mn.

Elle est idéale pour les clients qui souhaitent faire des étiquettes blanches notamment pour le marché du transfert thermique.

Spécification de base sur la machine
  • Laize : 250mm pour D250 et 350mm pour D350.
  • Diamètre du dérouleur Max : 700mm, Tension de contrôle, Frein Electromagnétique, Mandrin de 76mm.
  • Table de raccord avec pinces pneumatiques.
  • 1 Découpe rotative avec échenillage : Développés de 153 à 406mm pour D250 et 203 à 457mm pour D350. Fourni avec 1 cylindre de découpe Rotometrics de 105 dents (333mm), Pignonerie en 1/8 de pouce, angle de pression de 20°.
  • Echenillage avec réglage de la tension permettant de hautes vitesses, sur arbre 76mm avec mandrin mécanique,
  • Diamètre bobine de déchet max : 609mm pour D250 et 700mm pour D350.
  • Enroulage avec bobine de diamètre max : 360mm, Servomotorisé avec gestion de la tension de la bande, Enroulage dans les 2 sens (labels in ou labels out), sur mandrins 76mm.
  • Vitesse : 175 m/mn mais dépend des supports.
  • Compteur : Par étiquette, Par mètre (longueur), Stop au bon diamètre, Compteur Total, Compteur de lots, TLC : longueur total jusqu’au reset de l’opérateur.
  • Découpe rotative : 3 couteaux rotatifs, Laize minimum de découpe : 13mm, Blocage des couteaux modifiable et ajustables +/- 8mm.
  • Rouleau de tension en silicone.
  • Ecran couleur pour interface opérateur : Souligne l’état de la machine et donne les messages d’erreurs, Options de comptage, Réglages des tensions, Mise en mémoire des travaux pour rappel rapide des ajustements.

Construction solide
Electricité : 220 – 240 Volts, 50/60 Hz, 13 Amps, Simple phase.

Options :
  • Dérouleur grand diamètre (1,40m), modèle : U250L, conception porte à faux, Mandrin 76mm pneumatique avec élévateur de bobine.
  • Boucle pour réglage tension de ce dérouleur
  • 2nd groupe de découpe rotative (sans échenillage)
  • Barre d’échenillage (support complexe)
  • Aligneur de bande BST avec senseur ultrasonic
  • Hydra Jacks de Rotometrics
  • Marqueur au dos DBS 250 – 2 portes couteaux
  • Station de découpe au format avec tapis de sortie
  • Séparation latérale du couteau
  • Refente avec rasoir (avec ajustement latéral +/- 8mm. Minimum 10mm
  • Avance de la bande avec coupe automatique et bourrage
  • Rouleaux de séparation de la bande (5 séparateurs)
  • 2ème arbre pour l’enroulage
  • Mandrin pneumatique 19mm
  • Mandrin pneumatique 25mm
  • Mandrin pneumatique 38mm
  • Mandrin pneumatique 40mm
  • Mandrin pneumatique 44mm
  • Mandrin pneumatique 76mm
  • Cylindres de découpe Rotométrics de 48 à 96 dents
  • Cylindres de découpe Rotométrics de 97 à 128 dents
  • Adaptateur d’outils de découpe (à faire vérifier)
  • Pédale de pied pour aider à caller la machine
  • Couteaux supplémentaires, à l’unité
  • Axe supplémentaire pour les lames de rasoir
  • Lames de rasoirs supplémentaires, par 100

Mise en caisse pour le transport  (1 découpe rotative)
Mise en caisse pour le transport  (2 découpes rotatives)
