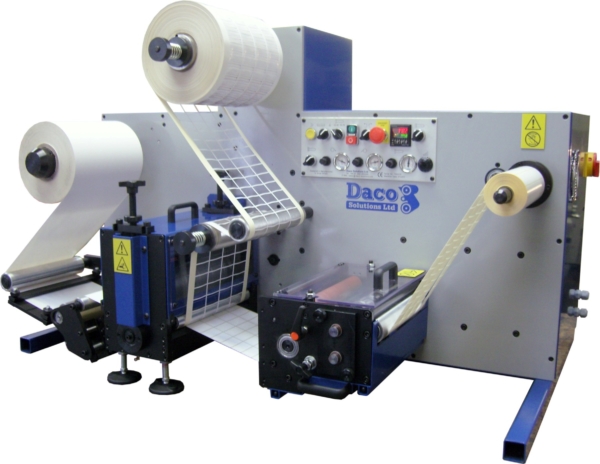

DACO DTD250
Refendeuse de Table avec découpe rotative

La Daco DTD250 de Table a été conçue pour les marchés de petites séries et facile à utiliser pour découper des étiquettes blanches.

Existe avec 1 ou 2 découpes(s) rotative(s). Sa conception permet de changer de travail en un minimum de temps.

C’est une machine compacte qui peut produire jusqu’à 150 m/mn.

Elle est idéale pour les clients qui souhaitent faire des étiquettes blanches notamment pour le marché du transfert thermique.

Il est peut être possible d’adapter vos cylindres magnétiques pour qu’ils fonctionnent sur cette machine. Verifions ensemble.

Spécification de base sur la machine :
Laize : 250mm.
Diamètre du dérouleur Max : 450mm, Frein pneumatique au déroulage, Mandrin de 76mm
Table de raccord avec pinces.
1 Découpe rotative avec échenillage : Développés de 153 à 406mm, fourni avec 1 cylindre de découpe Rotometrics de 84 dents (266mm), Pignonerie en 1/8 de pouce, angle de pression de 20°.
Echenillage avec réglage de la tension permettant de hautes vitesses, sur arbre 76mm avec         mandrin mécanique, Diamètre bobine de déchet max : 400mm.
1 Groupe de refente : 3 couteaux rotatifs, Laize minimum de découpe : 13mm, Blocage des couteaux modifiable et ajustable +/- 8mm. Possibilité de mettre aussi des lames de rasoirs.
Rouleau de tension en silicone.
Enroulage avec bobine de diamètre max : 360mm, avec gestion de la tension de la bande, Enroulage sur mandrins pneumatique 76mm, dans les 2 sens (étiquette à l’intérieur ou à l’extérieur).
Vitesse : 150 m/mn mais dépend des supports.
Compteur : Par étiquette, Par mètre (longueur), avec ralentissement et arrêt.
Construction solide et durable.
Electricité : 220 – 240 Volts, 50/60 Hz, 13 Amps, Simple phase.

Options :
Removable anvil with support roller
Séparation latérale du couteau
2nd groupe de découpe rotative (sans échenillage)
Préparation de la machine pour accepter ce second groupe plus tard
Barre d’échenillage (support complexe)
Aligneur de bande BST avec senseur ultrasonic
Hydra Jacks de Rotometrics
Marqueur au dos DBS 250 – 2 portes couteaux, (avec ajustement latéral +/- 8mm. Minimum 10mm)
Axe supplémentaire pour les lames de rasoir
Rouleau pour séparer les bandes (5 bandes)
2nd axe d’enroulage (avec au choix 2 diamètre)
Mandrin pneumatique 19mm
Mandrin pneumatique 25mm
Mandrin pneumatique 38mm
Mandrin pneumatique 40mm
Mandrin pneumatique 44mm
Mandrin pneumatique 76mm
Pinces pneumatiques pour la table de raccord
Cylindres de découpe Rotométrics de 48 à 96 dents
Cylindres de découpe Rotométrics de 97 à 128 dents
Adaptateur d’outils de découpe (à faire vérifier)
Couteaux supplémentaires, à l’unité
Lames de rasoirs supplémentaires, par 100

Remplacer les couteaux rotatifs par des lames de rasoir

Mise en caisse pour le transport  (1 découpe rotative)
Mise en caisse pour le transport  (2 découpes rotatives)
