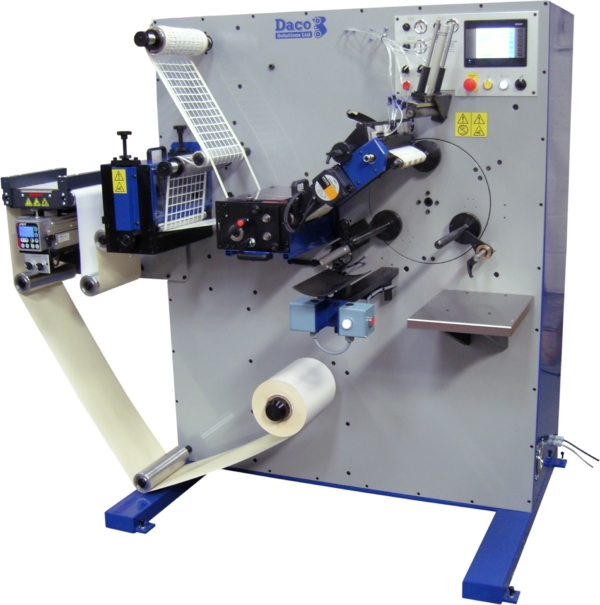

DACO PLD250 ET PLD350 Decoupe rotative et Enroulage non stop
Découpe, Refente avec Enroulage Non stop

La Daco PLD250 / PLD350 offre tous les avantages d’un enroulement Non stop et d’une rapidité de calage importante. Cela permet de faire de petites séries rapidement et efficacement.

Il est possible de rajouter sur cet ensemble une ou deux découpes rotatives pour produire des étiquettes vierges à 150 m/mn.
Il est aussi possible d’utiliser cette machine pour refendre des étiquettes déjà imprimées.

Spécification de base sur la machine :
Laize : 250mm pour PLD 250 et 350mm pour PLD 350
Diamètre du dérouleur Max : 700mm, Tension de contrôle, Frein Electromagnétique, Mandrin de 76mm
Aligneur de bande BST avec senseur Ultrasonic (pouvant faire du Clear to Clear) et réglable de =/- 25mm. Table de raccord avec pinces pneumatiques.
1 Découpe rotative avec échenillage : Développés de 153 à 406mm pour PLD250 et 203 à 457mm pour PLD350, fourni avec 1 cylindre de découpe Rotometrics de 105 dents (333mm), Pignonerie en 1/8 de pouce, angle de pression de 20°.
Echenillage sur arbre 76mm avec mandrin mécanique, Diamètre bobine de déchet max : 700mm.
Rouleau de tension ajustable en silicone.
Vitesse : 150 m/mn mais dépend des supports.
Compteur : Par étiquette, Par mètre (longueur), Stop au bon diamètre, Compteur Total, Compteur de lots, TLC : longueur total jusqu’au reset de l’opérateur.
Découpe rotative : 3 couteaux rotatifs, Laize minimum de découpe : 13mm, Blocage des couteaux modifiables et ajustables +/- 8mm.
Groupe de refente avec lame de rasoir, 3 lames, Laize minimum de découpe : 10mm, Blocage des couteaux modifiables et ajustables +/- 8mm.
Enroulage sur 3 broches de 76mm pneumatiques, diamètre max 250mm, contrôle de tension, embrayage électronique, Ejection des rouleaux automatiques, réglage de la position des mandrins.
Ecran couleur pour interface opérateur : Souligne l’état de la machine et donne les messages d’erreurs, Options de comptage, Réglages des tensions, Mise en mémoire des travaux pour rappel rapide des ajustements.

Construction solide
Electricité : 220 – 240 Volts, 50/60 Hz, 13 Amps, Simple phase.

Options :
Dérouleur grand diamètre (762mm), modèle : U250
Dérouleur très grand diamètre (1,40m), modèle : U250L, conception porte à faux, Mandrin 76mm pneumatique avec élévateur de bobine.
Removable anvil with support roller

Ajout d’un nouveau groupe de découpe rotative (sans échenillage)
Séparation latérale des couteaux
Barre d’échenillage (support complexe)
Marqueur au dos DBS 250 – 2 portes couteaux
Hydra Jacks de Rotometrics
Mise à jour Mécanique et électronique pour mandrin 19mm
3 X Mandrin pneumatique 19mm avec plaque d’éjection
3 X Mandrin pneumatique 25mm avec plaque d’éjection
3 X Mandrin pneumatique 38mm avec plaque d’éjection
3 X Mandrin pneumatique 40mm avec plaque d’éjection
3 X Mandrin pneumatique 44mm avec plaque d’éjection
3 X Mandrin pneumatique 50mm avec plaque d’éjection
Cylindres de découpe Rotométrics jusqu’à 99 dents
Cylindres de découpe Rotométrics au dessus de 99 dents
Adaptateur d’outils de découpe (à faire vérifier si c’est possible)
Couteaux supplémentaires, à l’unité
Porte lame supplémentaire pour les lames de rasoir
Lames de rasoirs supplémentaires, par 100

Mise en caisse pour le transport  (1 découpe rotative)
