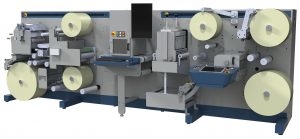

DC330HYBRID
Finition hybride : découpe laser et semi-rotative

La combinaison unique des systèmes de coupe conventionnels et numériques offre les avantages des deux mondes. Livraison rapide avec le laser et opération à grande vitesse pour les longs tirages sur le système de coupe conventionnel. Pour faire face aux défis des petites séries et des délais plus courts, GM propose le convertisseur DC330HYBRID Laser et Die Combi. Avec HYBRID, il est possible de créer rapidement des étiquettes quotidiennes sur le laser et de traiter de plus longues durées ou des matériaux difficiles sur le module de découpe conventionnelle semi-rotative. La découpeuse laser comprend un système de position entièrement numérique, bien meilleur que les systèmes laser analogiques existants. Cette nouvelle conception offre un meilleur contrôle (X & Y) et un contrôle de la profondeur de coupe (Z). Le laser coupera la plupart des matériaux utilisés dans l’industrie de l’étiquette.

Le DC330HYBRID est livré sur des bâtis GM standard de 2 mètres. Il peut être étendu à tous les modules de GM; un deuxième groupe de vernis, la sérigraphie, le laminage, la dorure à chaud, la dorure à froid et le tapis de sortie feuilles. Toutes les options sont possibles sur cette ligne.

Une découpeuse laser est un excellent choix pour les petites séries numériques. Avec zéro changement dans le temps et aucun coût de plaque, cette technologie est le partenaire idéal d’une presse numérique.

L’unité laser GM L330 offre un système de miroir entièrement numérique (galvo) pour une qualité de coupe laser supérieure.
Un système de contrôle de mise au point et de puissance 3D numérique et automatique élimine le « problème de brûlure par trou de démarrage » de systèmes plus simples.
Le système est construit en utilisant 100% de composants industriels standard provenant de grands fournisseurs de lasers tels que Coherent.
Aucun outil requis, il suffit de télécharger le fichier du service de prépresse et le laser GM L330 fonctionnera.
Le laser dispose d’un lecteur de code à barres en option pour un changement rapide et une intégration dans les solutions de prépresse graphique Esko.
Le laser GM L330 est un module enfichable standard pour les convertis GM, mais peut également être introduit dans toute autre machine rotative alimentée par bande.
Avantages du système de découpe laser GM

  • Plus besoin de commander de l’outillage conventionnel et d’attendre plusieurs jours pour la livraison.
  • Finis les préparatifs et les déchets.
  • Plus de capital lié à l’outillage conventionnel.
  • Plus besoin de soulever des outils rotatifs lourds.
  • Plus de stockage d’outils conventionnels.



Regardez une vidéo de la solution laser GM Hybrid en action ici:

https://www.gm.dk/product/labels/laser-label-finishing/dc330hybrid-laser-and-semi-rotary/
Spécifications techniques
  • Laize support: 200mm – 330mm
  • Epaisseur des supports : 20 – 200 microns
  • Station de découpe :
    • Vitesse en mode numérique : 50m/min
    • Vitesse en mode analogique : 72m/min
    • Taille de la plaque de découpe : 50,8mm – 520,7mm
  • Dérouleurs/Enrouleurs :
    • Diamètre max dérouleur : 700mm
    • Simple ou double enrouleur : 500mm
    • Diamètre mandrin : 76,2 ou 152,4mm
  • Découpe laser :
    • Puissance : 100, 250 ou 400 Watts
    • Type de laser : Une seule tête CO2
    • Taille de l’emplacement du laser : 350um
  • Station flexo :
    • Taille des cylindres : 228 – 406mm
    • Option pour vernis repéré et tirages courts
  • Station de refente :
    • Type de couteaux : couteaux pneumatiques, couteaux cisaille, lames de rasoir
    • Distance min couteaux pneumatiques : 12mm
    • Distance min couteaux cisaille : 10mm
  • Puissance électrique : 3*400v +P +N 64A
  • Taille : 5 * 2,4 *1,7m



MODULES / OPTIONS

Système automatique de refente

Système automatique de refente. Lecteur de codes barres pour automatiser les couteaux pré-réglés.
