RL et RT
Lève bobine

Les modéles RL sont des lèves bobines très mobile, à levage hydraulique servant au transport des bobine papier de la zone de stockage à la ligne d’impression. La gamme RL se constitue de trois modèles : RL7, RL14 et RL14EL. Chaque modèle possède une hauteur de levage différente avec une commande de levage manuelle ou électrique.

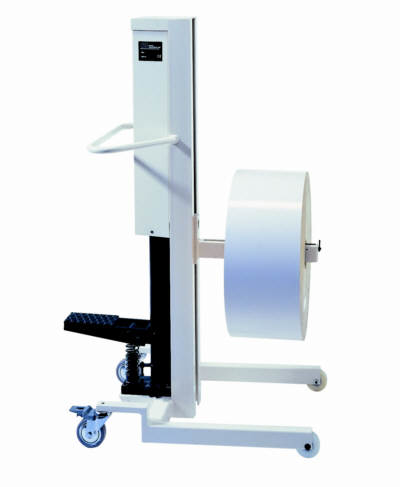

Le lève bobine RL est composé d’un cadre solidement soudé, de deux roues avant fixes et de deux roues arrière mobile. Les deux roues avant sont réglables pour permettre le passage sous une palette type EUR. Les modéles RL 7/14 sont conçus à commande hydraulique avec pédale, pour le levage de la bobine, contrairement au RL14EL où le levage est effectué par commande électrique. L’arbre de support de bobine est monté avec des roulements à billes sur la partie supérieure pour un déplacement simple de la bobine sur l’axe, lors du chargement sur le dérouleur de la machine .

Le manipulateur de bobine RT est un moyen simple et peu coûteux pour retourner les bobines, conçu pour être monté sur un palan pour le levage et le retournement simple de la bobine papier, de la position horizontale à verticale.
Le manipulateur RT peut également permettre de placer directement la bobine sur l’enrouleur ou le dérouleur d’une découpeuse ou d’une ligne d’impression.

Spécifications techniques

Hauteur de levage et poids:

  • RL7 :    715mm, 350kg
  • RL14 :   1500mm, 350kg
  • RL14EL : 1415mm, 160kg
  • Diamètre bobine min et max du RT : 350 à 850mm

Options :

  • 2 supports d’arbre (430 ou 610mm) pour bobine de largeur de bande max de 430 ou 610mm

* Batterie supplémentaire pour le RL14EL

* Autres dimensions de l’arbre disponible (pour le RT seulement)
