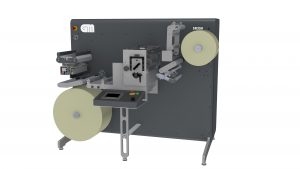

SR 350
Enroulage, inspection et contrôle

La NOUVELLE SR350 est une machine d’inspection de rembobinage à haute vitesse et hautement fiable. La SR350 est dotée de la toute dernière technologie de mouvement servo et d’une option unique pour les couteaux à réglage automatique. Conçu pour une large gamme d’étiquettes SA sur du papier et des doublures en plastique, y compris les supports UPM PP30 et AD PET 23µm, Alufoil, Tyvek, du carton et des multilaminés.

Concept ouvert, mise à niveau facile et installation rapide

Le concept ouvert entièrement modulaire permet d’ajouter des options telles qu’une caméra d’inspection à 100%, un lecteur de code à barres scanner, des systèmes à jet d’encre, une découpe repérée, une unité de refente automatique, un écheniller ou un non-stop semi-automatique.

Des routines d’installation rapides avec le système de rappel de travail intégré garantissent que tous les systèmes sont prêts à fonctionner simultanément, accélérant le changement de travail.

Points forts:

Haute vitesse jusqu’à 300 m / min pour une conversion efficace
Coupe automatique disponible
Code pour laser et refente – possibilité de combiner deux machines travaillant ensemble grâce à l’utilisation des mêmes codes à barres. Les couteaux sont réglés automatiquement en utilisant les informations des codes à barres.
Option avancée du système d’inspection d’étiquettes Nikka M1, la machine s’arrête précisément à moins de 10 cm si une erreur est détectée
Haute vitesse jusqu’à 200 m / min en mode d’inspection complète avec inspection de caméra
Option de découpe rotatif complet pour les étiquettes vierges
Station de coupe de longueur avec 3 couteaux soit (cisaille / rasoir / écrasement)
Poste de travail assis
Option d’impression à jet d’encre Domino pour la production de codes
Mise à niveau possible – plus d’options disponibles
Accès Web facile et maintenance

Caractéristiques du SR350:

Largeur de bande 350mm
Servo Drive
Vitesse 300 m / min
Dérouleur diamètre 700mm; Arbres pneumatiques de 3 « , arbres à changement rapide pour les autres tailles
Table de raccord avec une rainure fraisée pour permettre des coupes précises
Guide Web à ultrasons BST
4 systèmes de refente différents disponibles
Diamètre de rembobinage jusqu’à 500 mm, en fonction de la configuration. Changement rapide des broches.
Fonctionnement de l’écran tactile
Compteur d’étiquettes intégré
Écran tactile graphique avec schéma Web, compteur d’étiquettes, compteur, alarmes, informations de débogage / défaillance et connexion Internet à distance – en langue locale

Spécifications techniques

Spécifications métriques
Largeur de bande : 50 – 350 mm 2 – 14  »
Épaisseur du support : 50 – 200 µm 2 – 8 pt.
Vitesse maximale : 300 m / min 984 ft / min
Vitesse maximale avec inspection de la caméra : 200 m / min 656 ft / min
Dérouleur
Diamètre max 700 mm 27.6  »
Mandrin dérouleur 76 mm 3  »
Enrouleur- Option simple, double ou tourelle
Diamètre maxi 500 mm 19.7  »
Diamètre maxi sur tourelle 400 mm 15.7  »
Diamètre de mandrin 25-152 mm 1 – 6  »

Guide Web BST Ultrasonic
Système d’inspection de caméra Nikka video M1 + ou autre système d’étiquetage / manquant

Station de refente
Type de couteau Cisaille à découpage automatique ou couteau manuel de broyage / cisaillement / rasoir pneumatique
Distance minimale d’écrasement 12,7 mm 0.5  »
Distance minimale de cisaillement 10 mm 0.4  »
Distance minimale autoknife 20 mm 0.8  »
Connexions et taille
Puissance / Air 3x400V + N + PE, 16A, 6 bar
Courant de fuite min 350mA HFI / RCCB
Evacuation UV Ø100mm, 800m3 / h. À l’extérieur.
Evacuation Corona Ø100mm, 800m3 / h. À l’extérieur.
Dimensions (LxPxH) 1,9×1,5×1,2m 6,5 x 4,9 x 4,0 pi.
