TABLE TOP
Le TableTop est une machine de montage de cliché flexo d’entrée de gamme pour les étiquettes.



Description
La TableTop est adaptée aux cylindres et/ou aux manchons, car elle peut être équipée de supports avec cônes de serrage pneumatique, ou d’un arbre avec circulation d’air pour les manchons.

Flux de travail
L’opérateur place et verrouille le cylindre/le manchon à l’aide du système de serrage ou charge le manchon sur l’arbre. Un support de ruban adhésif peut être ajouté en option sur la TableTop pour appliquer le ruban adhésif sur le cylindre/le manchon. Lorsque le cylindre/le manchon est en position, les caméras couleur HD se calibrent facilements depuis le rail sur le support. Le cliché est positionné et monté manuellement par l’opérateur.

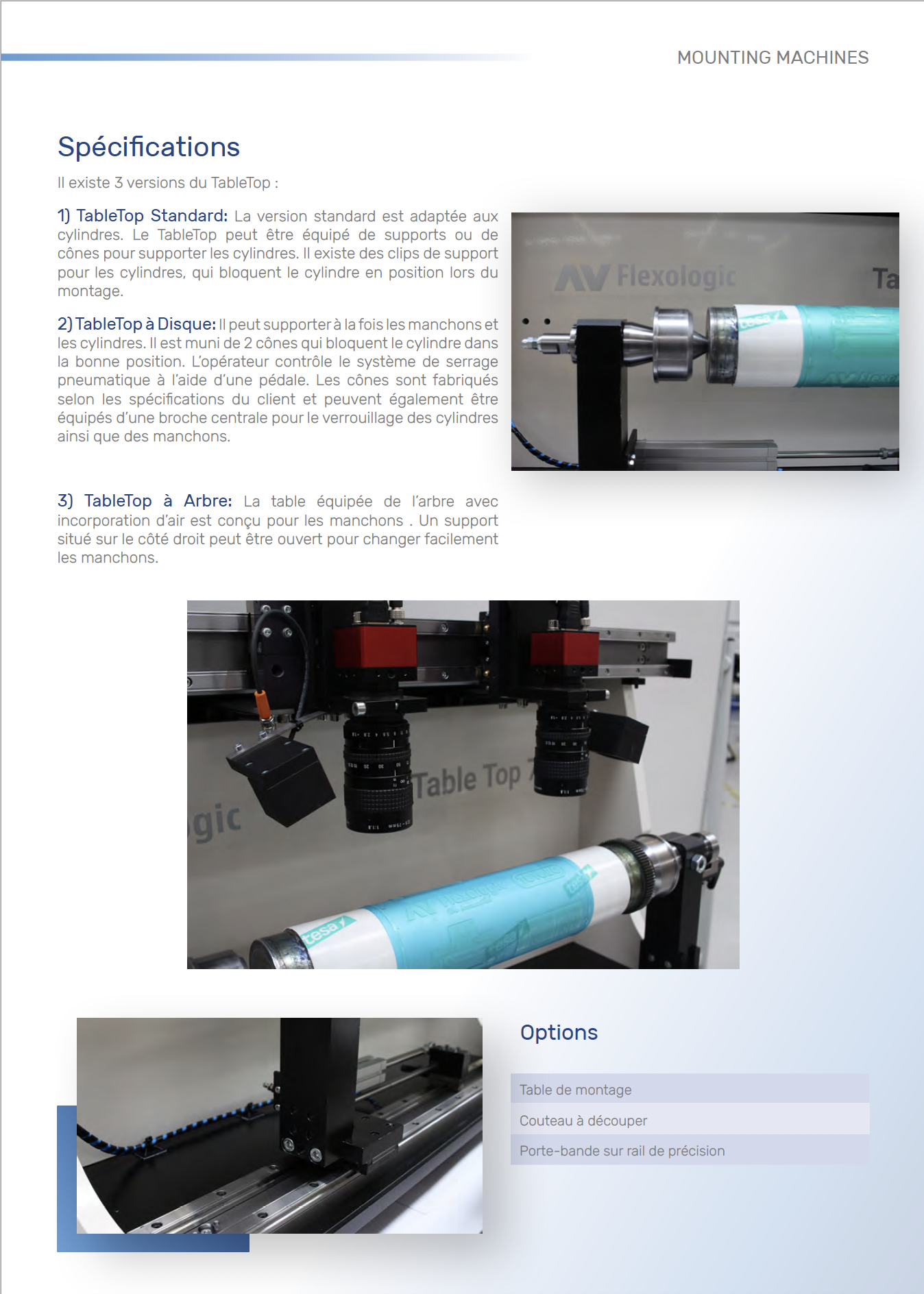

Spécifications

Il existe 3 versions du TableTop :

1) TableTop Standard: La version standard est adaptée aux cylindres. Le TableTop peut être équipé de supports ou de cônes pour supporter les cylindres. Il existe des clips de support pour les cylindres, qui bloquent le cylindre en position lors du montage.

2) TableTop à Disque: Il peut supporter à la fois les manchons et les cylindres. Il est muni de 2 cônes qui bloquent le cylindre dans la bonne position. L’opérateur contrôle le système de serrage pneumatique à l’aide d’une pédale. Les cônes sont fabriqués selon les spécifications du client et peuvent également être équipés d’une broche centrale pour le verrouillage des cylindres ainsi que des manchons.

3) TableTop à Arbre: La table équipée de l’arbre avec incorporation d’air est conçu pour les manchons . Un support situé sur le côté droit peut être ouvert pour changer facilement les manchons.



Options

Table de montage
Couteau à découper
Porte-bande sur rail de précision
