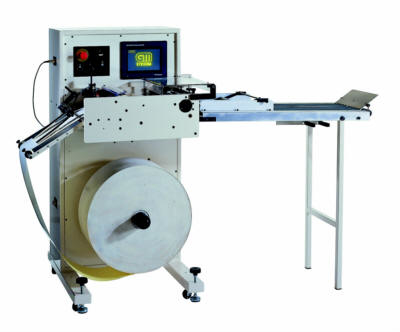

ETV 330C ET ETV 515C
Une des rameuses plus vendues du marché

La coupeuse au format ETV est une coupeuse avec guillotine, aussi adaptée pour la coupe de supports épais. Elle est commandée par un écran tactile et disponible pour les laizes 330mm ou 515mm. Les réglages de coupe se font par lecture d’un intervalle, par longueur ou encore par lecture de repère avec une résolution de 0,1mm et une précision de +/1 0,15mm. La découpe au format est effectuée par coupe en guillotine ce qui permet de découper des matières lourdes.

Elle est utilisable en ligne ou indépendante et peut être fournie avec une refente rotative longitudinale.

  • Réglage sur écran tactile de la quantité d’étiquettes par feuille t autres informations nécessaires
  • Opérations de coupe selon l’un des critères suivants:
    • Intervalles d’étiquette par photocellule
    • Longueur mesurée par un codeur (intervalle 1 / 10mm)
    • Lecture d’impression par un capteur (« clear on clear »). (option)
  • Mandrin dérouleur avec motorisation séparée
  • Convoyeur avec mise ne place des feuilles par paquets et globale
  • Ajustement automatique du repérage en fonction des variations de vitesse
  • Avertissement (et arrêt) lorsque le dérouleur est presque vide
  • Arrêt automatique en cas de fonctionnement involontaire du dérouleur
  • Quand la coupeuse est éteinte, tous les réglages sont conservés (batterie de sauvegarde)
  • « Détecteur de fenêtre » permettant de découper des travaux sans marque de registre et pour arrêter le cylindre en cas d’étiquette manquante ou de défaut d’échenillage (1 voie)
  • Suspension de la coupe pendant que le papier inutilisable traverse la rameuse
  • Commutation de 1 / 10mm à 1 / 100inches lors de la coupe par longueur
  • Connexion en ligne avec une machine (option)
Spécifications techniques
  • Précision de coupe environ : +/- 0,15mm
  • Laize max : 330/515mm
  • Laize min : 30mm
  • Longueur de coupe max : 9999mm
  • Longueur de coupe mini : 10mm
  • Diamètre mandrin pneumatique du dérouleur : 76-150mm
  • Diamètre dérouleur max (dérouleur interne) : 800mm
  • Poids bobine max : 150kg
  • Vitesse bande max : 30m/min

La vitesse est de 30m/min max et de 14000 feuilles/heures et varient selon la longueur de coupe définie.
La vitesse moyenne se situe entre 3000 et 10000 feuilles/heures suivant les jobs.

Options :

* Lecteur de marques pour une coupe en repérage
* Cellule pour mise en ligne de la machine
* Capteur clear to clear
* Refente longitudinale avec 3 couteaux
* Dérouleur externe, diamètre bobine max 1000mm
